Дренажный фильтр СДЖ-800 с сетчатым фильтрующим элементом предназначен для установки на трубопроводы/нефтепроводы диаметром 800 мм с целью защиты труб, насосов, емкостей, резервуаров и прочего оборудования, установленного в системе, от повреждений, вызванных наличием в рабочем потоке механических частиц. Фильтры СДЖ-800 улавливают из жидких сред посторонние предметы, окалину, глину и прочие фракции мелкого, среднего и крупного размера. При помощи дренажных фильтров Ду 800 очищают воду, масла, нефть, продукты нефтепереработки, бензин, ДТ, сжиженные газы, керосин и иные жидкости. Основные сферы применения сетчатого дренажного фильтра: химическая, нефтяная, газовая, нефтеперерабатывающая и другие отрасли промышленности.
Условное обозначение фильтра СДЖ Ду800 и его расшифровка
Расшифровка обозначения фильтр СДЖ 800-1.6-1-3:
- Фильтр СДЖ – фильтр сетчатый дренажный жидкостный
- 800 – Ду, 800 мм (диаметр условного прохода присоединительных патрубков)
- 6 – Ру, 1.6 МПа (рабочее давление, изготавливаются также в вариантах 1.6 и 2.5 МПа)
- 1 – тип присоединения к трубопроводу (1 – фланцы / 2 – патрубки под приварку)
- 3 – материальное исполнение (1 – углеродистая сталь, 2 – низколегированная сталь, 3 – нержавеющая сталь)

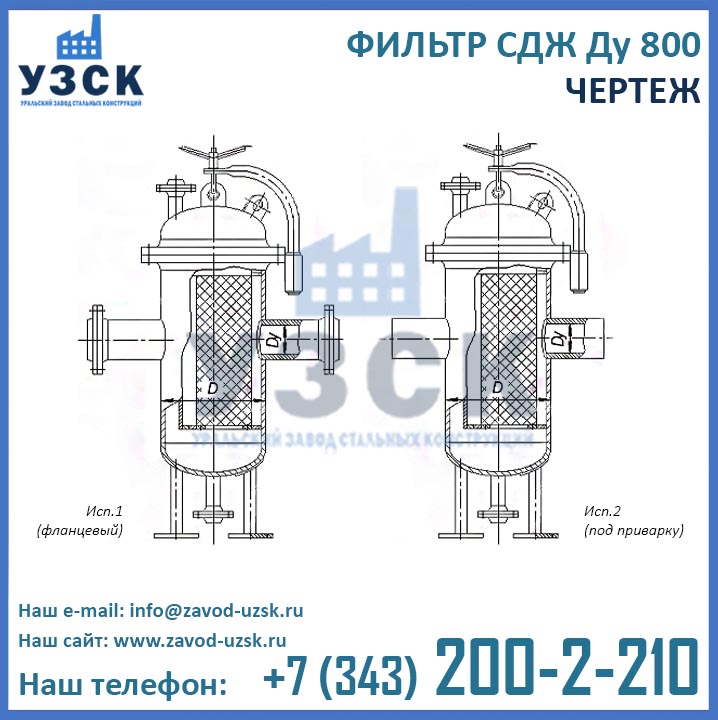

Чертеж фильтра дренажного СДЖ-800
Особенности конструкции СДЖ Ду 800 мм
Основными элементами конструкции фильтра дренажного Ду 800 мм являются стальной сварной корпус (ст20, 09Г2С или 12Х18Н10Т), патрубки под приварку/патрубки с воротниковыми фланцами (в зависимости от исполнения), съемная крышка с подъемно-поворотным устройством, опоры, сетчатый фильтрующий элемент из нержавеющей стали 12Х18Н10Т, дренажный патрубок с фланцевым соединением, воздушник.
Корпус изготавливается следующим образом: из листовой стали делается обечайка, к которой снизу приваривается эллиптическое днище, а сверху фланец для крепления крышки, состоящей из эллиптического днища и фланца. Корпус фильтра и крышка соединяются между собой болтами или шпильками. Для облегчения эксплуатации фильтр оборудован подъемно-поворотным устройством.
Ввиду большого веса аппарата, трубопровод может его не выдержать, поэтому фильтр СДЖ-800 оборудован опорами, приваренными к нижнему днищу для монтажа на фундамент.
Исполнения фильтров СДЖ-800: размеры и основные характеристики
| маркировка | тип присоединения к трубопроводу | давление | диаметр патрубков | диаметр корпуса | материал изготовления | рабочая температура |
| СДЖ 800-1.6-1-1 | фланцевый | 1,6 МПа | 820 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 800-1.6-2-1 | под приварку | 1,6 МПа | 820 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 800-1.6-1-2 | фланцевый | 1,6 МПа | 820 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 800-1.6-2-2 | под приварку | 1,6 МПа | 820 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 800-1.6-1-3 | фланцевый | 1,6 МПа | 820 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 800-1.6-2-3 | под приварку | 1,6 МПа | 820 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 800-2.5-1-1 | фланцевый | 2,5 МПа | 820 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 800-2.5-2-1 | под приварку | 2,5 МПа | 820 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 800-2.5-1-2 | фланцевый | 2,5 МПа | 820 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 800-2.5-2-2 | под приварку | 2,5 МПа | 820 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 800-2.5-1-3 | фланцевый | 2,5 МПа | 820 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 800-2.5-2-3 | под приварку | 2,5 МПа | 820 мм | 1028 мм | нерж. сталь | -40… +300 оС |
Изготовление фильтров СДЖ-800
Фильтры СДЖ 800 мм имеют несколько конструктивных и материальных исполнений:
- Фланцевые фильтры СДЖ Ду 800 мм
- Приварные фильтры СДЖ Ду 800 мм
- Фланцевые фильтры СДЖ Ду 800 мм с подъемно-поворотным устройством
- Приварные фильтры СДЖ Ду 800 мм с подъемно-поворотным устройством
- Углеродистые фильтры СДЖ Ду 800 (изготавливаются из стали 20 и аналогов)
- Низколегированные фильтры СДЖ Ду 800 из (изготавливаются из стали 09Г2С и аналогов)
- Нержавеющие фильтры СДЖ Ду 800 (изготавливаются из стали 12Х18Н10Т и аналогов)
- Фланцевые фильтры СДЖ-К Ду 800 мм с концевым затвором
- Приварные фильтры СДЖ-К Ду 800 мм с концевым затвором
- Фланцевые фильтры СДЖ-И Ду 800 мм с креплениями для теплоизоляции
- Приварные фильтры СДЖ-И Ду 800 мм с креплениями для теплоизоляции
Уральский завод стальных конструкций осуществляет производство фильтров СДЖ-800мм как типовых конструкций, так и нестандартные дренажные фильтры по чертежам и индивидуальным размерам заказчика. Уточнить актуальные цены фильтров СДЖ Ду 800 мм в Старом Осколе можно у менеджеров завода УЗСК по координатам, указанным в разделе «Контакты». Так же у нас вы можете купить сменный фильтрующий элемент для СДЖ-800, ответные фланцы, прокладки и крепеж.
